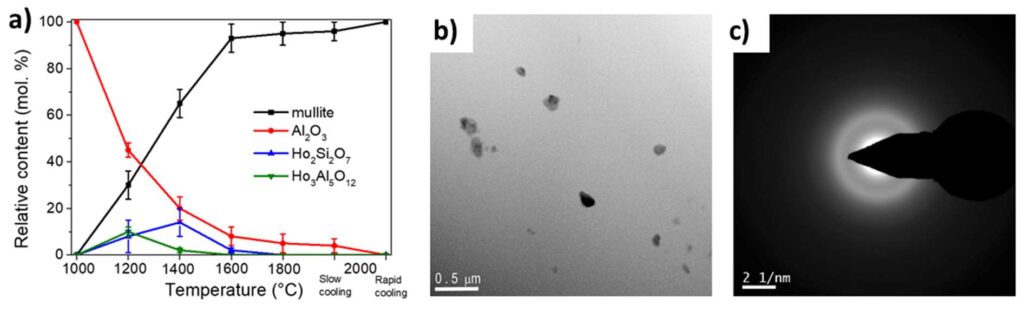

Obr. Složení matrice jádra aktivních optických vláken. a) Obsah fází v systému SiO2-Al2O3 stanovený na základě měření XRD. Při dopaci oxidu křemičitého (SiO2) nanočásticemi oxidu hlinitého (Al2O3, >10 mol. %) dochází nad 1200 °C k reakci obou složek a vzniku mullitu (3Al2O3.SiO2), b) snímek jádra optického vlákna z transmisního elektronového mikroskopu. V případě optických vláken s nižším obsahem Al2O3 (≈5 mol. %) dochází v jádře k vytvoření amorfních nanočástic obohacených Al2O3, c) difrakční prstenec vybrané nanočástice, který potvrzuje její amorfní charakter.
Reprodukováno podle [1]. Copyright © 2021 Elsevier B.V.
Publikace:
- [1] M. Kamrádek, J. Aubrecht, P. Vařák, J. Cajzl, V. Kubeček, P. Honzátko, I. Kašík, P. Peterka: Energy transfer coefficients in thulium-doped silica fibers. Optical Materials Express 11(6), 1805-1814 (2021). https://doi.org/10.1364/OME.427456
- [2] A. A. Jasim, P. Peterka, O. Podrazký, M. Kamrádek, F. Todorov, P. Honzátko: Efficient approach to designing low OH diffusion in the thermally shaped double-clad fibers. Optical Fiber Technology 63, (2021). https://doi.org/10.1016/j.yofte.2021.102513
- [3] P. Vařák, J. Mrázek, A. A. Jasim, S. Bysakh, A. Dhar, M. Kamrádek, O. Podrazký, I. Kašík, I. Bartoň, P. Nekvindová: Thermal stability and photoluminescence properties of RE-doped (RE = Ho, Er, Tm) alumina nanoparticles in bulk and fiber-optic silica glass. Optical Materials 118, (2021). https://doi.org/10.1016/j.optmat.2021.111239
