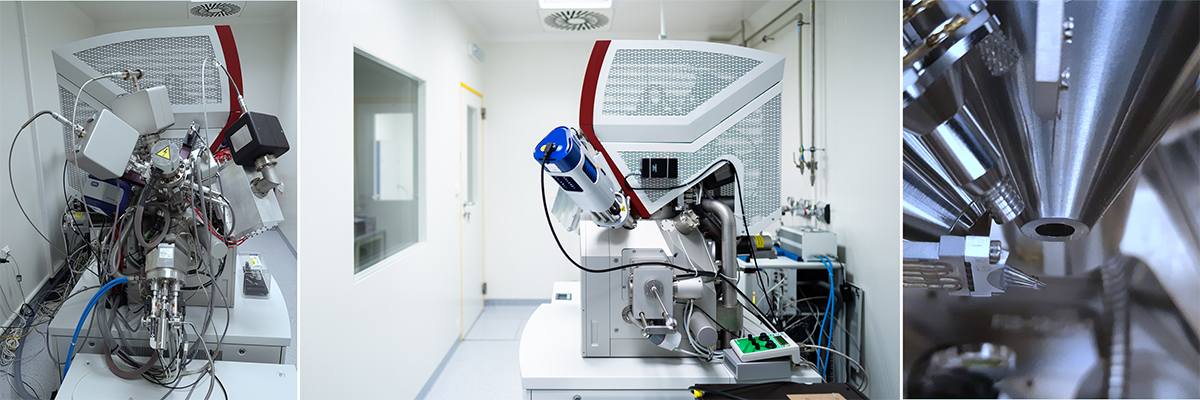

Multifunkční nanotechnologický přístroj Tescan Lyra 3GM kombinuje techniky rastrovací elektronové a iontové mikroskopie s depozicí a leptáním vyvolaným elektronovým a iontovým svazkem, elektronovou a iontovou litografií, energiově disperzní rentgenovou spektroskopií a hmotnostní spektrometrií time-of-flight. Tento přístroj nám umožňuje pozorovat, obrábět a manipulovat s nanostrukturami, připravovat kontakty na ně, vyrábět lamely pro transmisní elektronovou mikroskopii a provádět jejich elektrické a chemické analýzy in-situ.

Vybavení:

Tescan Lyra 3GM

  • Detektory SE a BSE v komoře,
  • detektory SE a in-beam BSE v elektronovém sloupci,
  • Canion Ga+ fokusovaný iontový svazek (FIB), rozlišení < 5 nm při 30 kV, proud sondy 1 pA až 40 nA,
  • systém vstřikování plynu (GIS) s pěti prekurzory,
  • dvě nanosondy – Oxford Instrument Omniprobe OP400 a SmarAct,
  • EDX detektor Oxford Instrument UltimMax 100,
  • Tofwerk Time-Of-Flight SIMS spektrometr,
  • load-lock,
  • dekontaminátor.
